В этой статье подробно разберем этапы проектирования и монтажа опор, основные виды и конструктивные особенности, а также нормативные требования к размещению и нагрузке.
Какие бывают опоры освещения и где они применяются
Ключевое требование к опоре — обеспечить устойчивость конструкции с размещенным на ней светильником при любых погодных условиях. Материалы, форма и способы установки подбираются с учетом назначения объекта, архитектурного окружения, климатических факторов и ветровых нагрузок.
Существуют разные типы опор освещения, основные из них:
- Металлические (стальные, оцинкованные) — наиболее универсальные. Используются в городских условиях, на автомагистралях, во дворах. Могут иметь круглый, граненый или конический профиль. Отличаются высокой прочностью и долговечностью.
- Железобетонные — применяются в основном вдоль трасс и в районах с высокими ветровыми нагрузками. Имеют большую массу, но не требуют антикоррозийной обработки.
- Алюминиевые — легкие, не подвержены коррозии, но менее устойчивы к ударам. Используются в пешеходных зонах и при декоративном освещении.
- Чугунные и литые декоративные опоры — чаще всего используются в исторических районах и парках. Их конструкция и дизайн подбираются индивидуально под архитектурную концепцию.
Выбор опоры должен учитывать не только внешний вид, но и технические параметры — предполагаемую высоту установки, массу оборудования, схему крепления и тип фундамента.
Устройство опоры освещения
Конструкция любой опоры включает несколько функциональных элементов:
- Ствол опоры — вертикальная часть, на которую монтируется кронштейн и светильник. Может быть прямым, коническим или с изменяющимся сечением.
- Фланец или закладная часть — элемент для крепления опоры к фундаменту.
- Люк обслуживания — технический отсек для размещения коммутационного оборудования.
- Кронштейн — выступ для крепления светильника, может быть одинарным, двойным, Г- или Т-образным.
Диаметр опоры освещения зависит от ее высоты, ветровой нагрузки и типа используемого светильника. Для опор высотой 6–9 метров типичен диаметр основания 108–159 мм. При этом толщина стенки составляет от 2 до 5 мм, в зависимости от требуемой жесткости и условий эксплуатации.
Высота и расстояние между опорами освещения
Высота опоры освещения и расстояние между ними определяют, насколько равномерным будет освещенность объекта. Неправильный подбор параметров может привести к появлению темных зон или избыточному пересечению световых потоков, что увеличивает потребление энергии и снижает комфорт восприятия.
Типовые высоты:
- 3–5 м — для пешеходных и дворовых территорий;
- 6–9 м — для улиц и автомобильных дорог местного значения;
- 10–12 м и выше — для автомагистралей, парковок, промышленных площадок.
Расстояние между столбами освещения рассчитывается на этапе проектирования. Важно учитывать угол раскрытия светильника, его мощность и высоту установки. Для одностороннего размещения на улицах шаг составляет 25–40 м, для шахматного — до 45 м. Во дворах расстояние может варьироваться от 10 до 20 м.
Кроме геометрии размещения, проектировщик обязательно выполняет расчет опоры освещения, в который входят параметры ветровой нагрузки, вес кронштейнов и светильников, наличие баннеров или других элементов, которые увеличивают парусность конструкции.
Установка опор освещения
Работы начинаются с инженерной подготовки, проверок, согласования и расчетов, а заканчиваются подключением оборудования и проверкой устойчивости.
Разметка и подготовка к установке опор
Подготовительный этап включает:
- геодезическую разметку с выносом в натуру;
- определение точек установки с учетом существующих коммуникаций;
- согласование расположения с архитектурной службой (при необходимости);
- определение типа фундамента в зависимости от типа грунта.
Правильное размещение опор освещения обеспечивает равномерное покрытие световым потоком, визуальную симметрию и безопасность для движения. Разметка также учитывает отступы от зданий, дорог, инженерных сетей и зеленых насаждений. В сложных условиях применяются дополнительные анкеровки или расширенные фундаменты.
Монтаж и крепление опор освещения
Установка опор освещения начинается с подготовки фундамента: бурение скважины, установка анкерного блока или закладной части, бетонирование. После застывания раствора производится монтаж ствола с последующим выравниванием по уровню.
Если используется фланцевый способ, опора крепится к анкерной плите через фланец, болтовое соединение и прокладку. Допускается сварное соединение только на этапе изготовления.
Перед окончательной фиксацией проверяется нагрузка опоры освещения: сверяются параметры фактической нагрузки с расчетными, особенно если на опоре предполагается установка дополнительных элементов — камер, трансформаторов, консольных светильников с большой массой и пр.

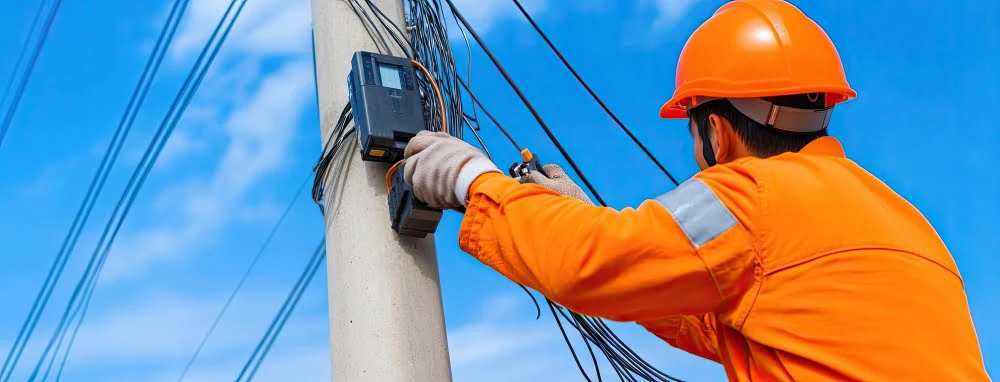

Подключение, заземление и защита опор освещения
После установки производится подвод электрокабеля, монтаж клеммников и заземляющих элементов. Для всех металлических опор заземление обязательно.
Для защиты от атмосферных перенапряжений и короткого замыкания устанавливаются автоматические выключатели и устройства защиты. Подключение выполняется по проектной схеме, включая все элементы управления и коммуникации.
Современные опоры могут быть интегрированы в централизованные системы уличного освещения с возможностью удаленного управления, мониторинга и регулировки яркости.
Вывод
Опора освещения это основа всей светотехнической системы. От ее параметров, расположения и правильного монтажа зависит эффективность, долговечность и безопасность наружного освещения.
Компания LumSmart выполняет полный комплекс работ: от проектирования и поставки до установки осветительного оборудования, подключения и последующего обслуживания. Мы работаем как с городскими улицами, так и с промышленными объектами и решениями для освещения дворов. Все проекты выполняются в соответствии с техническими регламентами и потребностями конкретного объекта.
